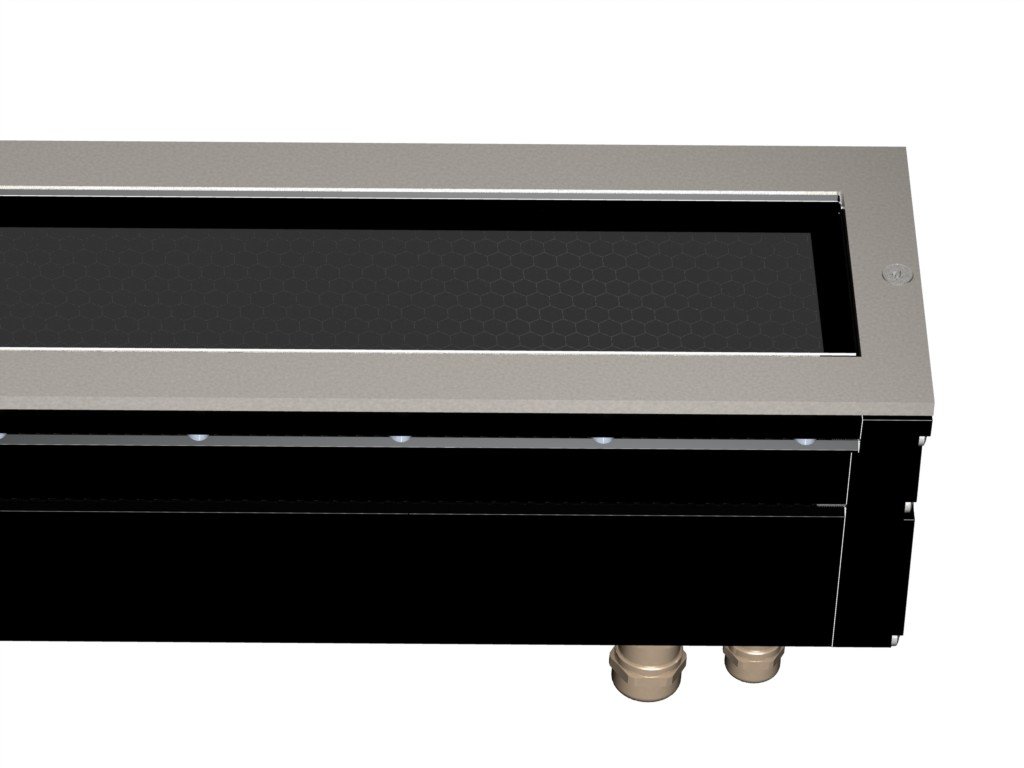

tellus m hpq

tellus m hpq
RGBWquad

Farbdynamischer Bodeneinbaustrahler für architektonisches Licht mit maximalem Lichtoutput

Das Highlight ist die 4-in-1-Chip-Technologie der RGBW Lösung! Die Mischung des Lichts erfolgt bereits in der Leuchte. Das bedeutet, dass die Lichtübergangsflächen der Leuchte die gleiche Lichtfarbe wie die bestrahlte Fläche haben – Sie sehen die bereits gemischte Lichtfarbe anstatt der einzelnen LEDs für Rot, Grün, Blau und Weiß. Maximale 4976 lm sind ebenfalls Höchstleistung.

Quicklinks

Abmessungen

110 mm x 110 mm [B x H]
4.33 in x 4.33 in [B x H]
Leuchtenlängen345 mm, 650 mm, 955 mm, 1260 mm
13.59 in, 25.60 in, 37.60 in, 49.61 in
Leuchtentyp
  RGBWquad
Farbtemperatur W-Kanal3000 K, 4000 K, 6500 K
Abstrahlwinkel
Lichtstrom
345 mm (13,59 in):1244 lm
650 mm (25,60 in):2488 lm
955 mm (37,60 in):3732 lm
1260 mm (49,61 in):4976 lm
Lichtquelle
345 mm (13,59 in):4
650 mm (25,60 in):8
955 mm (37,60 in):12
1260 mm (49,61 in):16
FarbwiedergabeindexRa >= 80
EntblendungWabenstruktur
SteuerungDMX, IOT
Eingangsspannung
Netzteil: Intern | 100 - 240, 277 VAC (50 - 60 Hz) | 127 - 431 VDC
Wirkleistungsaufnahme
345 mm(13,59 in):  Max. 30 W
650 mm(25,60 in):  Max. 60 W
955 mm(37,60 in):  Max. 90 W
1260 mm(49,61 in):  Max. 120 W
SchutzklasseI
Einschaltstrom@230V:
220 mm (8,67 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
345 mm (13,59 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 70A(tDauer=435µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 110A(tDauer=270µs gemessen an 50% Ipeak)
1260 mm (49,61 in): Kaltstart 140A(tDauer=435µs gemessen an 50% Ipeak)

@110V:
220 mm (8,67 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
345 mm (13,59 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 34A(tDauer=435µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 54A(tDauer=270µs gemessen an 50% Ipeak)
1260 mm (49,61 in): Kaltstart 68A(tDauer=435µs gemessen an 50% Ipeak)
Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
LED-KlasseKlasse 2 LED Produkt
GehäuseAluminium-Strangpressprofil
Gehäusefarbe(n)Schwarz eloxiert
LinseGehärtetes Sicherheitsglas
RahmenEdelstahl
Gewicht
220 mm / 8,67 in: 4 kg(8.82 lbs)-
345 mm / 13.58 in: 5 kg(11.02 lbs)-
650 mm / 25.59 in: 8 kg(17.64 lbs)-
955 mm / 37.60 in: 11 kg(24.25 lbs)-
1260 mm / 49.61 in: 14,5 kg(31.97 lbs)-
Druckbelastung500 kg | 1100 lbs
SchutzartIP67
Umgebung
SchlagschutzIK09
Zulassungen

Zubehör

tellus m Installationsgehäuse
tellus m Installationsgehäuse
Gelgefüllte Kabelmuffe
Gelgefüllte Kabelmuffe

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. RGBW - 3000 K
  2. RGBW - 4000 K
  3. RGBW - 6500 K
DIMMUNG
  1. Dimmbar - DMX
  2. Dimmbar - IOT
LEUCHTENLäNGE
  1. 345 mm / 13.59 in
  2. 650 mm / 25.60 in
  3. 955 mm / 37.60 in
  4. 1260 mm / 49.61 in
ABSTRAHLUNG
  1. 10° x 10°
  2. 22° x 22°
  3. 34° x 34°
  4. 60° x 60°
  5. 8° x 31°
  6. 10° x 40°
  7. 12° x 60°
  8. 12° x 90°
  9. 30° x 60°
  10. 30° x 58° (Tilt C0: -14°)
  11. 30° x 11° (Tilt C0: -14°)
WIRING
  1. CE - Europa
  2. ETL - Nord Amerika
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - Wabenraster
  3. LL17 - Linearraster 17°
  4. LL00 - Linearraster 0°
  5. CGC - kundenspezifische Entblendung

LL17 nur in Verbindung mit Abstrahlwinkel WWW oder WWN

Lasttabelle 230 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

230 VB10B16C10C16D10D16
1260 mm / 49.61 in122346
955 mm / 37.60 in2447914
650 mm / 25.59 in2446813
345 mm / 13.58 in71213202641
220 mm / 8,57 in)71213202641

Lasttabelle 110 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

110 VB10B16C10C16D10D16
220 mm / 8,57 in)366101320
345 mm (13.59 in)366101320
650 mm (25.60 in)122346
955 mm (37.60 in)122347
1260 mm (49.61 in)111123
