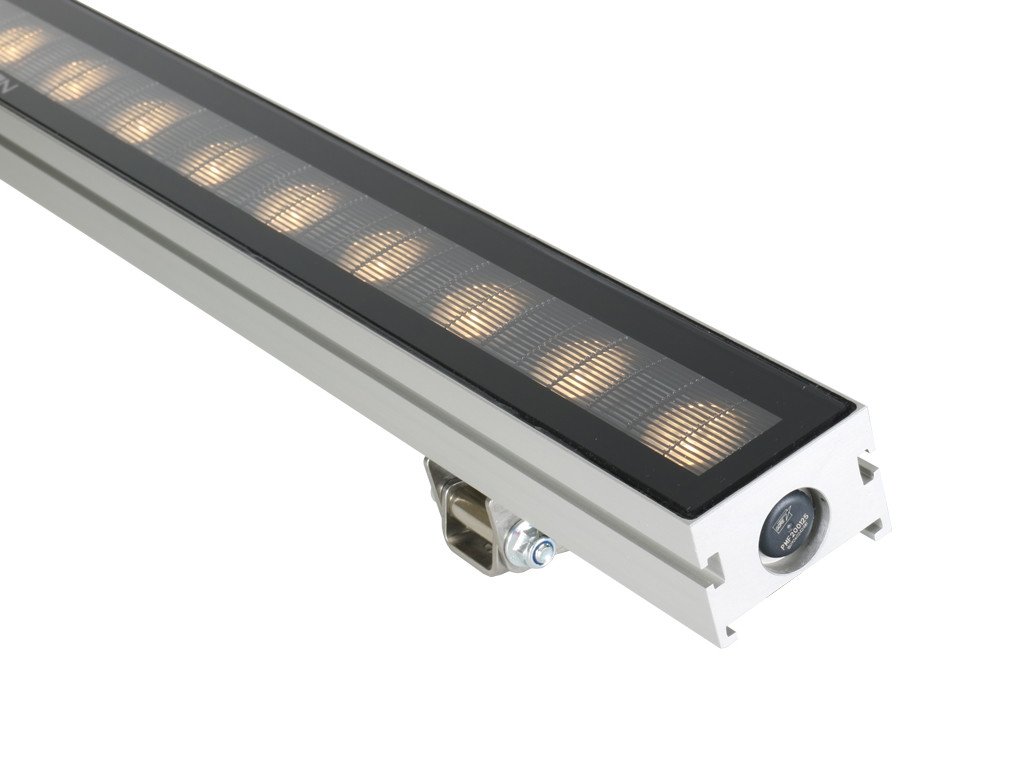

linea xs hp
pureWhite | pureColor

linea xs, das neue Niedervolt-Mitglied in unserem linea-Team, unserer Familie der linearen Fassadenleuchten. Der Neuling linea xs reiht sich nicht nur mit gleichen herausragenden Standard von hochwertigster Lichttechnik und Vielseitigkeit bei Abstrahlwinkeln nahtlos in die linea-Familie ein, sondern baut diesen Standard über zusätzliche Optionen, wie integrierbare lineare Raster oder Wabenraster zur bestmöglichen Entblendung, aus.

One-Block-Design steht für ein innovatives Konzept, bei dem das Gehäuse aus einem Teil gefertigt wird. Hierdurch wird die Anzahl an Dichtflächen, mögliche Schwachpunkte in der Gehäusekonstruktion, auf ein Minimum reduziert. Das Gehäuse wird aus ausgesuchten Materialen wie hochveredeltes Aluminiumstrangpressprofil und eisenoxidarmes vorgespanntes Glas gefertigt, die auch in den widrigsten Umgebungen eine lange Lebensdauer der Leuchte sicherstellt.

Abmessungen

46 mm x 57 mm [B x H]
1.80 in x 2.25 in [B x H]

Leuchtenlängen324 mm, 477 mm, 629 mm, 782 mm, 934 mm, 1087 mm, 1239 mm
12.76 in, 18.78 in, 24.77 in, 30.79 in, 36.78 in, 42.80 in, 48.78 in
Leuchtentyp
  pureWhite
  pureColor
pureWhite Farbtemperaturen2200 K, 2700 K, 3000 K, 3500 K, 4000 K
* Projektbezogene Farbtemperaturen für pureWhite möglich.
pureColor LED-FarbenRot, Grün, Blau, Amber
* Projektbezogene LED-Farben für pureColor möglich.
Abstrahlwinkel
Lichtstrom
324 mm (12,76 in):876 lm
477 mm (18,78 in):1314 lm
629 mm (24,77 in):1752 lm
782 mm (30,79 in):2190 lm
934 mm (36,78 in):2628 lm
1087 mm (42,80 in):3066 lm
1239 mm (48,78 in):3504 lm

pureColor red -> 406 lm/ft
pureColor green -> 743 lm/ft
pureColor blue -> 329 lm/ft
pureColor amber -> 406 lm/ft

Lichtquelle
324 mm (12,76 in):8
477 mm (18,78 in):12
629 mm (24,77 in):16
782 mm (30,79 in):20
934 mm (36,78 in):24
1087 mm (42,80 in):28
1239 mm (48,78 in):32
FarbwiedergabeindexRa >= 80
Entblendungoptional:
  • internes Wabenraster
  • internes lineares Entblendungsraster
LED-Binning
MacAdam-Ellipsen Binning3
DimmungNicht dimmbar | Dimmbar (DALI , 0 - 10 V , DMX , EXT)
Eingangsspannung
Netzteil: Extern | 36 VDC
Wirkleistungsaufnahme
324 mm(12,76 in):  Max. 14 W
477 mm(18,78 in):  Max. 21 W
629 mm(24,77 in):  Max. 28 W
782 mm(30,79 in):  Max. 35 W
934 mm(36,78 in):  Max. 42 W
1087 mm(42,80 in):  Max. 49 W
1239 mm(48,78 in):  Max. 56 W
SchutzklasseII
Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
GehäuseAluminum-Strangpressprofil
Gehäusefarbe(n)
Aluminium
Aluminium natur eloxiert (Standard)
Schwarz
Schwarz eloxiert
LinseGehärtetes Sicherheitsglas, extra weiß
Gewicht
324 mm (12.76 in): 1,5 kg(3.31 lbs)
629 mm (24.77 in): 2,1 kg(4.63 lbs)
934 mm (36.78 in): 3,2 kg(7.05 lbs)
1239 mm (48.78 in): 4,4 kg(9.70 lbs)
SchutzartIP66
Umgebung
SchlagschutzIK08
Zulassungen

Zubehör

Schaltnetzteil ND Series
Schaltnetzteil ND Series
linea xs/xc Anschlusskabel
linea xs/xc Anschlusskabel
linea xs/xc Anschlusskit | SET
linea xs/xc Anschlusskit | SET
linea xs/xc Verbindungskabel
linea xs/xc Verbindungskabel
linea xs/xc Verbindungskit | SET
linea xs/xc Verbindungskit | SET

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. pureWhite - 2200 K
  2. pureWhite - 2700 K
  3. pureWhite - 3000 K
  4. pureWhite - 3500 K
  5. pureWhite - 4000 K
  6. pureColor - Rot
  7. pureColor - Grün
  8. pureColor - Blau
  9. pureColor - Amber
DIMMUNG
  1. Nicht dimmbar
  2. Dimmbar - DALI
  3. Dimmbar - 0 - 10 V
  4. Dimmbar - DMX
  5. Dimmbar - EXT
LEUCHTENLäNGE
  1. 324 mm / 12.76 in
  2. 477 mm / 18.78 in
  3. 629 mm / 24.77 in
  4. 782 mm / 30.79 in
  5. 934 mm / 36.78 in
  6. 1087 mm / 42.80 in
  7. 1239 mm / 48.78 in
ABSTRAHLUNG
  1. 8° x 8°
  2. 10° x 10°
  3. 23° x 23°
  4. 43° x 43°
  5. 8° x 31°
  6. 10° x 42°
  7. 12° x 60°
  8. 14° x 100°
  9. 30° x 60°
  10. 60° x 30°
GEHäUSEFARBE
  1. AA - Aluminium natur eloxiert (Standard)
  2. BA - Schwarz eloxiert
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - internes Wabenraster
  3. LL0 - internes lineares Entblendungsraster
VERDRAHTUNGSKONFIGURATION
  1. IOCC - IN/OUT mit Steckverbindung
  2. IXCX - nur IN mit Steckverbindung
  3. IOOC - IN offenes Ende / OUT Buchse
  4. IOOO - IN/OUT mit offenen Enden
  5. IXOX - nur IN mit offenen Enden
ANSCHLUSSLEITUNGSLäNGE
  1. ETE - Ende zu Ende- Verkabelung
  2. 003 - + 30 cm (ca. 1 ft)
  3. 006 - + 60 cm (ca. 2 ft)
  4. 009 - + 90 cm (ca. 3 ft)
  5. 012 - + 1,2 m (ca. 4 ft)
BEFESTIGUNGSOPTION
  1. ND - ohne Halter
  2. BS - Universalhalterung
